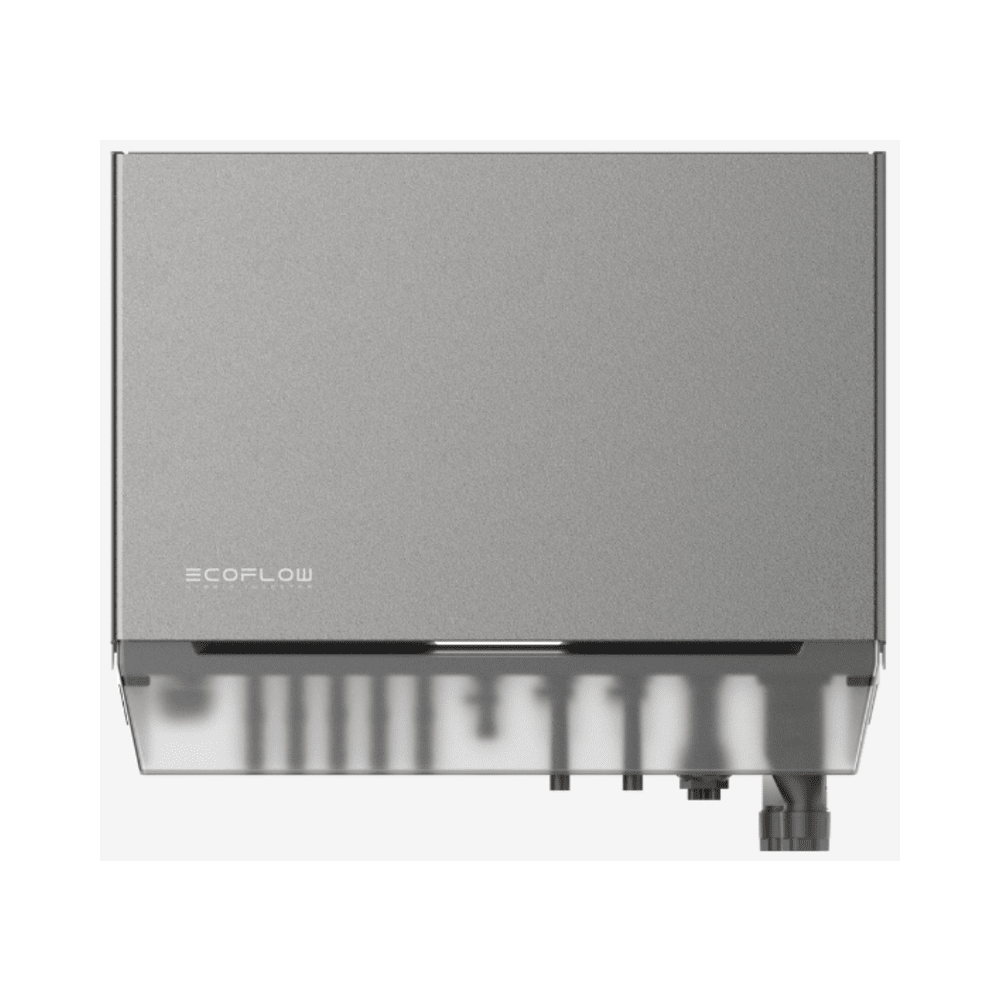

EcoFlow PowerOcean Plus P3-S1 Hybrid-Wechselrichter 20 kW

Der EcoFlow PowerOcean Plus P3-S1 20 kW ist ein leistungsstarker dreiphasiger Hybrid-Wechselrichter für größere Photovoltaikanlagen mit Batteriespeicher. Er verbindet PV-Erzeugung, Batteriespeicherung, Hausverbrauch und Ersatzstromversorgung innerhalb des EcoFlow-Heimenergiesystems.

Mit 20 kW AC-Nennleistung, bis zu 35 kWp PV-Eingangsleistung, drei unabhängigen MPP-Trackern und insgesamt vier PV-String-Eingängen eignet sich der Wechselrichter besonders für größere Wohngebäude, Mehrfamilienhäuser sowie kleinere gewerbliche Anwendungen mit hohem Energiebedarf.

Bis zu 35 kWp PV-Eingangsleistung

Der EcoFlow PowerOcean Plus 20 kW unterstützt eine maximale gesamte PV-Eingangsleistung von:

35.000 Wp

Die drei MPP-Tracker sind unterschiedlich ausgelegt:

• MPPT 1 / PV1: bis zu 15.000 W
• MPPT 2 / PV2: bis zu 10.000 W
• MPPT 3 / PV3: bis zu 10.000 W
• insgesamt 4 PV-Strings

Damit bietet der Wechselrichter hohe Flexibilität für größere und unterschiedlich ausgerichtete Dachflächen.

Drei MPPT mit vier PV-Strings

Der erste MPP-Tracker verfügt über zwei String-Eingänge. Die beiden weiteren MPP-Tracker besitzen jeweils einen eigenen String-Eingang.

Die Aufteilung beträgt:

• MPPT 1: 2 Strings
• MPPT 2: 1 String
• MPPT 3: 1 String

Für PV1 gilt ein maximaler Eingangsstrom von 2 × 16 A und ein maximaler Kurzschlussstrom von 2 × 19 A.

PV2 und PV3 unterstützen jeweils:

• maximal 16 A Eingangsstrom
• maximal 24 A Kurzschlussstrom

Breiter PV-Spannungsbereich

Die DC-Seite bietet:

• maximale Eingangsspannung: 1.000 V
• Eingangsspannungsbereich: 160–1.000 V
• MPPT-Betriebsspannungsbereich: 200–850 V
• Einschaltspannung: 160 V
• Nenneingangsspannung: 620 V

Dadurch bietet der Wechselrichter einen breiten Arbeitsbereich für die Auslegung unterschiedlicher PV-Strings.

Bis zu 20 kW Batterieleistung

Der PowerOcean Plus ist für die direkte Kombination mit kompatiblen EcoFlow PowerOcean Hochvolt-Batteriesystemen ausgelegt.

Beim 20-kW-Modell gelten:

• Batterie-Nennspannung: 800 V
• maximaler kontinuierlicher Ladestrom: 26,6 A
• maximaler kontinuierlicher Entladestrom: 26,6 A
• maximale Batterieladeleistung: 20.000 W
• maximale Batterieentladeleistung: 20.000 W

Damit kann der Batteriespeicher auch bei hohem Energiebedarf mit hoher Leistung geladen und entladen werden.

Batteriespeicher bis 61,2 kWh pro Wechselrichter

Das offizielle Datenblatt nennt für einen PowerOcean-Plus-Wechselrichter eine maximale unterstützte Batteriekapazität von:

61,2 kWh

Für größere Anlagen bietet EcoFlow zusätzlich skalierbare Systemkonfigurationen mit mehreren Wechselrichtern und entsprechend höherer Gesamtspeicherkapazität.

Der Batteriespeicher ist bei diesem Einzelartikel nicht automatisch enthalten.

20 kW dreiphasige Ausgangsleistung

Im normalen Netzbetrieb stellt der PowerOcean Plus P3-S1 20 kW eine Nennscheinleistung von:

20.000 VA

bereit.

Weitere AC-Daten:

• Netzanschluss: 3L + N + PE
• Nennspannung: 230 / 400 V
• Netzfrequenz: 50 Hz
• Nennausgangsstrom: 29 A
• maximaler AC-Ausgangsstrom: 33,3 A
• Leistungsfaktor: –0,8 bis +0,8
• Strom-Gesamtklirrfaktor bei Nennleistung: ≤3 %

Dreiphasiger Backup-Betrieb mit 20 kW

Der PowerOcean Plus besitzt einen eigenen dreiphasigen Backup-Ausgang.

Im Ersatzstrombetrieb stehen dauerhaft:

20.000 VA

zur Verfügung.

Kurzzeitig kann der Wechselrichter bis zu:

24.000 VA für 1 Sekunde

bereitstellen.

Die Ausgangsströme betragen:

• Backup-Nennstrom: 29 A
• Backup-Spitzenstrom: 34,8 A für 1 Sekunde

Damit können bei entsprechend dimensioniertem Batteriespeicher auch größere Verbraucher während eines Stromausfalls versorgt werden.

Schnelle Umschaltung bei Stromausfall

EcoFlow gibt für das PowerOcean-Plus-System eine Backup-Umschaltzeit von rund:

20 ms

an.

Dadurch können geeignete Backup-Verbraucher bei einem Netzausfall innerhalb sehr kurzer Zeit auf die Ersatzstromversorgung wechseln.

Die tatsächlich verfügbare Backup-Leistung hängt von Batterie, Ladezustand, PV-Erzeugung und Anlagenkonfiguration ab.

63-A-Netzanschluss

Der PowerOcean Plus unterstützt netzseitig einen maximalen AC-Strom von:

63 A

Die maximale Scheinleistung aus dem öffentlichen Stromnetz beträgt 43.470 VA.

Dieser Wert darf nicht mit der Leistung des Wechselrichters im Inselbetrieb verwechselt werden. Bei einem Stromausfall stellt das 20-kW-Modell dauerhaft 20 kVA bereit.

Dynamische Stromtarife

EcoFlow PowerOcean Plus unterstützt die Einbindung dynamischer Stromtarife.

Abhängig von der Systemkonfiguration kann das Energiemanagement Strompreisphasen berücksichtigen und den Speicher gezielt laden beziehungsweise die gespeicherte Energie zu geeigneten Zeiten nutzen.

EcoFlow nennt hierfür unter anderem die Integration dynamischer Preisplattformen wie Nord Pool und Tibber.

Hoher Wirkungsgrad

Der PowerOcean Plus erreicht:

• maximalen Wirkungsgrad: 98,0 %
• europäischen Wirkungsgrad: 97,0 %
• maximalen MPPT-Wirkungsgrad: 99,9 %

Umfangreiche Schutzfunktionen

Der Wechselrichter verfügt unter anderem über:

• PV-Isolationswiderstandsüberwachung
• Fehlerstromüberwachung
• PV-Verpolungsschutz
• Anti-Islanding-Schutz
• AC-Überstromschutz
• Kurzschlussschutz für Backup-Verbraucher
• AC-Überspannungsschutz
• DC-Schalter
• Fernabschaltung
• DC-Überspannungsschutz Typ II
• AC-Überspannungsschutz Typ II

EcoFlow App und umfangreiche Kommunikation

Der PowerOcean Plus lässt sich über die EcoFlow App und das EcoFlow Webportal überwachen und verwalten.

Unterstützt werden:

• WLAN
• Bluetooth
• Ethernet / WAN
• 4G
• RS485 für die Strommessung
• CAN für das Batteriemanagement

Für Installateure stehen zusätzlich die EcoFlow Pro App und das EcoFlow Pro Web Portal zur Verfügung.

Intelligente Luftkühlung

Der PowerOcean Plus arbeitet aufgrund seiner hohen Leistung mit einer intelligenten Luftkühlung.

EcoFlow gibt eine Geräuschemission von:

unter 45 dB

an.

IP65 für Innen- und Außenmontage

Der Wechselrichter besitzt die Schutzart IP65.

Der Betriebstemperaturbereich beträgt:

–20 °C bis +50 °C

Die maximale Betriebshöhe beträgt 3.000 m.

Der Wechselrichter ist gemäß EcoFlow für geeignete Innen- und Außeninstallationen vorgesehen.

15 Jahre Herstellergarantie

EcoFlow gewährt für den PowerOcean Plus 20 kW Hybrid-Wechselrichter eine Herstellergarantie von:

15 Jahren

Es gelten die jeweils aktuellen EcoFlow-Garantiebedingungen.

Produktmerkmale

• Hersteller: EcoFlow
• Serie: PowerOcean Plus P3-S1
• Modell: EF HD-P3-20K0-S1
• Produkttyp: Hybrid-Wechselrichter
• Netzanschluss: dreiphasig
• AC-Nennleistung: 20.000 W
• AC-Nennscheinleistung: 20.000 VA
• Nennausgangsstrom: 29 A
• Max. AC-Ausgangsstrom: 33,3 A
• Netzspannung: 230 / 400 V
• Netzfrequenz: 50 Hz
• Max. PV-Eingangsleistung: 35.000 Wp
• Max. PV-Eingangsspannung: 1.000 V
• PV-Eingangsspannungsbereich: 160–1.000 V
• MPPT-Spannungsbereich: 200–850 V
• Einschaltspannung: 160 V
• Nenneingangsspannung: 620 V
• Anzahl MPPT: 3
• PV-Strings gesamt: 4
• String-Aufteilung: 2 / 1 / 1
• Max. PV-Leistung MPPT 1: 15.000 W
• Max. PV-Leistung MPPT 2: 10.000 W
• Max. PV-Leistung MPPT 3: 10.000 W
• Max. Eingangsstrom PV1: 2 × 16 A
• Max. Kurzschlussstrom PV1: 2 × 19 A
• Max. Eingangsstrom PV2/PV3: jeweils 16 A
• Max. Kurzschlussstrom PV2/PV3: jeweils 24 A
• Batterie-Nennspannung: 800 V
• Max. kontinuierlicher Lade-/Entladestrom: 26,6 A
• Max. Batterieladeleistung: 20.000 W
• Max. Batterieentladeleistung: 20.000 W
• Max. unterstützte Batteriekapazität: 61,2 kWh pro Wechselrichter
• Backup: dreiphasig
• Backup-Nennscheinleistung: 20.000 VA
• Backup-Spitzenleistung: 24.000 VA für 1 Sekunde
• Backup-Nennstrom: 29 A
• Backup-Spitzenstrom: 34,8 A für 1 Sekunde
• Backup-Umschaltzeit: ca. 20 ms
• Max. AC-Netzeingangsstrom: 63 A
• Max. Scheinleistung aus dem Netz: 43.470 VA
• Max. Wirkungsgrad: 98,0 %
• Europäischer Wirkungsgrad: 97,0 %
• Max. MPPT-Wirkungsgrad: 99,9 %
• DC-Überspannungsschutz: Typ II
• AC-Überspannungsschutz: Typ II
• DC-Schalter: ja
• Fernabschaltung: ja
• Kommunikation: RS485, CAN, WLAN, Bluetooth, WAN und 4G
• Monitoring: EcoFlow App / EcoFlow Web Portal
• Kühlung: intelligente Luftkühlung
• Geräuschemission: <45 dB
• Schutzart: IP65
• Schutzklasse: Klasse I
• Topologie: nicht isoliert
• Betriebstemperatur: –20 °C bis +50 °C
• Relative Luftfeuchtigkeit: 0–100 %
• Max. Betriebshöhe: 3.000 m
• Abmessungen mit Abdeckung: 636 × 235 × 498 mm
• Abmessungen ohne Abdeckung: 636 × 235 × 419 mm
• Gewicht: ca. 41 kg
• Nachtverbrauch: <20,5 W
• Montage: Wandmontage
• Herstellergarantie: 15 Jahre gemäß Garantiebedingungen
