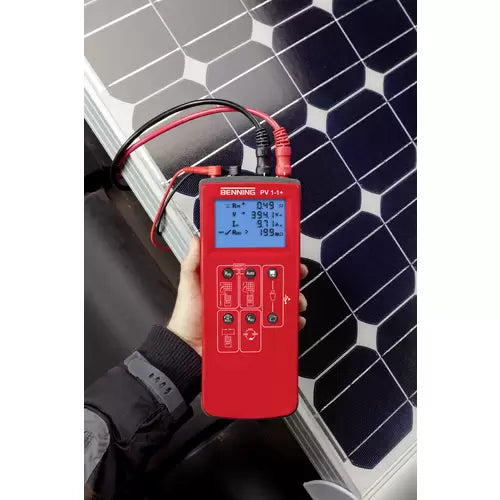

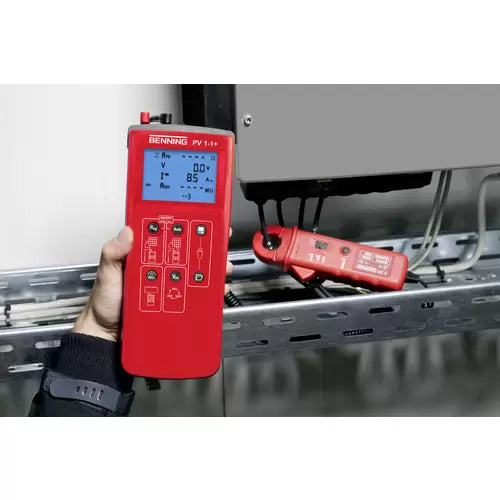

BENNING PV 1-1+ Photovoltaik-Installationstester bis 1000 V DC
Der BENNING PV 1-1+ ist ein batteriebetriebener Photovoltaik-Installationstester zur Prüfung netzgekoppelter PV-Systeme. Das Prüfgerät ist für normgerechte Prüfungen gemäß DIN EN 62446 (VDE 0126-23) ausgelegt und unterstützt die Prüfung von Photovoltaikanlagen bei Inbetriebnahme, Wiederholungsprüfung sowie nach Wartungs- und Reinigungsarbeiten.
Der automatische Prüfablauf ermöglicht die Messung wichtiger elektrischer Größen einer Photovoltaikanlage. Dazu gehören die Leerlaufspannung bis 1000 V DC, der Kurzschlussstrom bis 15 A DC sowie die Isolationswiderstandsmessung. Zusätzlich kann der Schutzleiterwiderstand gemessen werden.
Automatischer Prüfablauf für PV-Anlagen
Der BENNING PV 1-1+ führt die Messungen von Leerlaufspannung, Kurzschlussstrom und Isolationswiderstand automatisch durch. Eine automatische Polaritätsanzeige warnt optisch und akustisch bei einer falschen DC-Polarität. Dadurch können die erforderlichen Messschritte übersichtlich durchgeführt werden.
Die Messbereiche umfassen:
- Leerlaufspannung: 5–1000 V DC
- Kurzschlussstrom: 0,5–15 A DC
- Isolationswiderstand: 0,05–199 MΩ
- Prüfspannungen für Isolationsmessung: 250 V, 500 V und 1000 V DC
- Schutzleiterwiderstand: 0,05–199 Ω
Messwertspeicher und USB-Schnittstelle
Der PV-Installationstester besitzt einen internen Messwertspeicher für 200 Anzeigen. Damit ist unter anderem ein automatischer String-zu-String-Vergleich möglich. Bei Abweichungen von Kurzschlussstrom oder Leerlaufspannung von mehr als 5 % kann das Gerät eine Warnung ausgeben.
Über die integrierte USB-Schnittstelle können gespeicherte Messergebnisse übertragen werden. BENNING stellt außerdem eine Downloadsoftware zur Erstellung von Prüfprotokollen in Microsoft Excel zur Verfügung. Eine integrierte Echtzeituhr ergänzt gespeicherte Messungen automatisch um Datum und Uhrzeit.

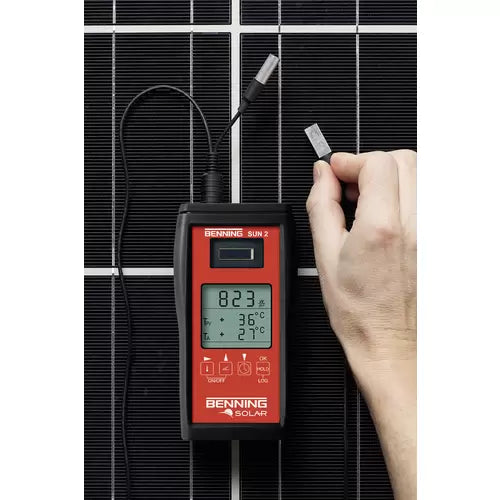

Funkverbindung zum optionalen BENNING SUN 2
Der BENNING PV 1-1+ verfügt über eine Funkverbindung zum optional erhältlichen BENNING SUN 2 Einstrahlungs- und Temperaturmessgerät. Damit können Werte zur solaren Einstrahlung sowie zur Modul- und Umgebungstemperatur dem jeweiligen Messergebnis zugeordnet werden.

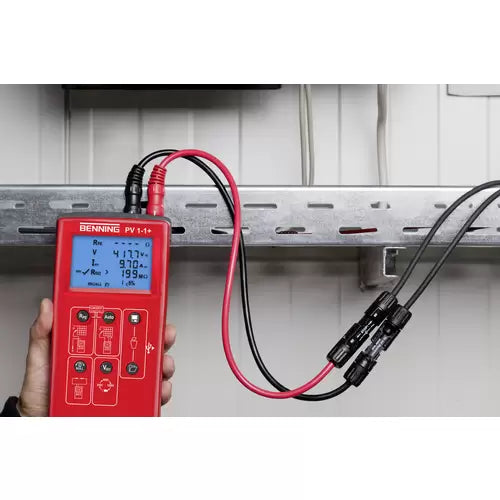

Direkter Anschluss an PV-Module und Strings
Zum Lieferumfang gehören PV-Messleitungen für den direkten Anschluss an Photovoltaikmodule beziehungsweise Strings mit MC4- und Sunclix-Steckverbindern. BENNING hebt dabei die sichere Kontaktierung über PV-Steckverbinder auch bei einer Energie liefernden Photovoltaikanlage hervor.
Produktmerkmale
- Hersteller: BENNING
- Modell: PV 1-1+
- Produkttyp: Photovoltaik-Installationstester
- Für netzgekoppelte Photovoltaiksysteme
- Prüfung gemäß DIN EN 62446 (VDE 0126-23)
- Automatischer Prüfablauf
- Leerlaufspannung: 5–1000 V DC
- Kurzschlussstrom: 0,5–15 A DC
- Isolationswiderstand: 0,05–199 MΩ
- Isolations-Prüfspannungen: 250 / 500 / 1000 V DC
- Schutzleiterwiderstand: 0,05–199 Ω
- Messwertspeicher: 200 Anzeigen
- USB-Schnittstelle
- Funkverbindung zum optionalen BENNING SUN 2
- Integrierte Echtzeituhr mit Datum-/Zeitstempel
- Grafisches Display mit Hintergrundbeleuchtung
- Automatische Polaritätsanzeige mit optischer und akustischer Warnung
- Automatische Abschaltung nach 60 Sekunden
- Abmessungen: 270 × 115 × 80 mm
- Gewicht: 1,2 kg
- BENNING Artikelnummer: 05042101

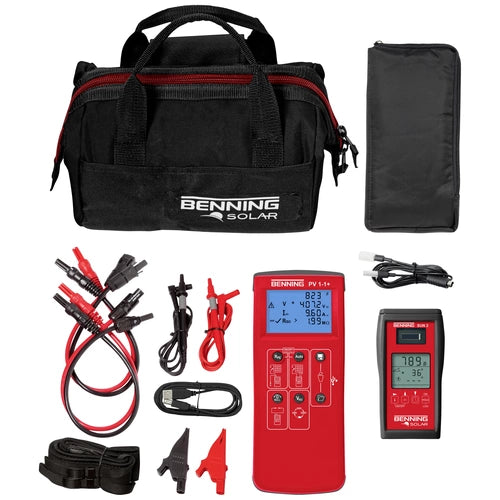

Lieferumfang
- BENNING PV 1-1+ Installationstester
- Transporttasche
- Trageriemen
- 4-mm-Messleitungen
- Krokodilklemmen
- MC4-PV-Messleitungen
- Sunclix-PV-Messleitungen
- Batteriesatz, 6 × AA
- Micro-USB-Kabel
- Downloadsoftware
