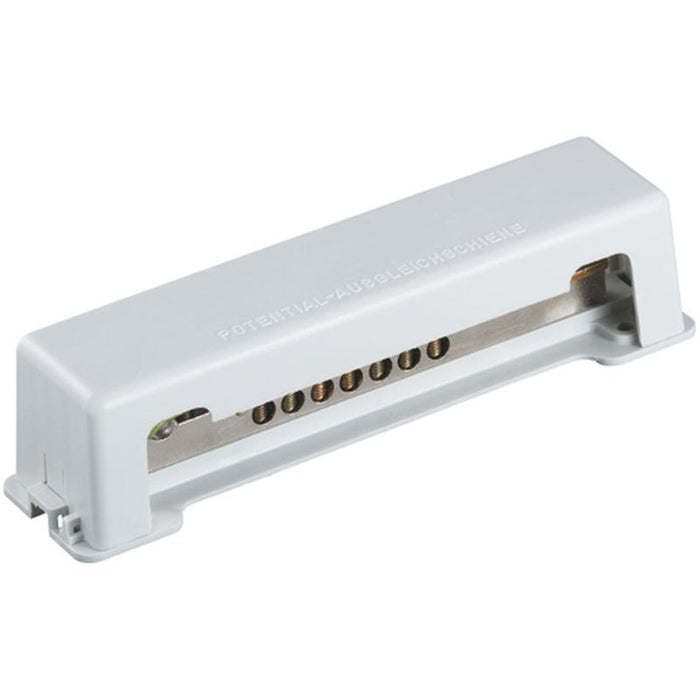

Potentialausgleichschiene bis 100A 7-pol. E309NN

Potentialausgleichsschiene – Für zuverlässigen Schutz und normgerechten Ausgleich

Die Potentialausgleichsschiene ist die optimale Lösung für den Potentialausgleich nach DIN VDE 0100-410/-540 sowie den Blitzschutzpotentialausgleich nach DIN VDE 0185-305. Diese vielseitige Schiene gewährleistet eine sichere Verbindung von ein- und mehrdrähtigen Leitungen, Flachbandleitern und Rundleitern und ist somit ideal für den Einsatz in Gebäudeschutzsystemen und Blitzschutzanlagen.

Dank ihrer hochwertigen Materialien und robusten Konstruktion bietet die Schiene maximale Sicherheit und Langlebigkeit – selbst bei hohen Blitzströmen bis zu 50 kA (10/350).

Produkteigenschaften:

• Normgerechter Potentialausgleich: Erfüllt die Anforderungen nach DIN VDE 0100-410/-540 und DIN VDE 0185-305.
• Anschlussmöglichkeiten:
  • 7 ein- oder mehrdrähtige Leitungen bis 25 mm².
  • Feindrähtige Leitungen bis 16 mm².
  • 1 Flachbandleiter bis FL30.
  • 1 Rundleiter Rd 8–10.
• Materialqualität:
  • Kontaktleiste: Messing, vernickelt.
  • Schrauben und Überleger: Stahl, galvanisch verzinkt.
  • Fußplatte und Abdeckhaube: Polystyrol, grau.
• Blitzstromtragfähigkeit: Bis zu 50 kA (10/350).
• Robust und langlebig: Korrosionsgeschützte Materialien für dauerhafte Sicherheit.

Technische Daten:

• Material:
  • Kontaktleiste: Vernickeltes Messing.
  • Abdeckhaube und Fußplatte: Polystyrol, grau.
  • Schrauben: Galvanisch verzinkter Stahl.
• Anschlusskapazität:
  • Leitungen: Bis 25 mm² (ein- und mehrdrähtig).
  • Feindrähtige Leitungen: Bis 16 mm².
  • Flachbandleiter: Bis FL30.
  • Rundleiter: Rd 8–10.
• Blitzstromtragfähigkeit: 50 kA (10/350).

Anwendungsbereiche:

• Blitzschutzanlagen: Für normgerechten Blitzschutzpotentialausgleich.
• Gebäudeschutz: Sicherer Potentialausgleich in Gebäuden nach VDE-Normen.
• Erdungssysteme: Verbindung verschiedener Leiterarten in Erdungsanlagen.

Vorteile der Potentialausgleichsschiene:

• Normkonformität: Erfüllt alle relevanten DIN VDE-Vorgaben.
• Vielfältige Anschlussmöglichkeiten: Flexibel für verschiedene Leiterarten und -querschnitte.
• Hoch belastbar: Blitzstromtragfähigkeit bis 50 kA gewährleistet maximale Sicherheit.
• Langlebigkeit: Hochwertige Materialien und korrosionsgeschütztes Design.
